日志收集

发表于 2020-10-01 分类于 Kubernetes

讲解 Kubernetes 日志收集方案，涵盖 sidecar 采集模式与 EFK、EFLK 日志架构的部署实践。

Kubernetes 组件默认日志位置

kubernetes : /var/log/kubernetes
etcd : /var/log/messages

容器 : /var/log/containers/ -> /var/log/pods/ # 指向了这个位置

[root@k8s01 ~]# ll /var/log/kubernetes
total 86936
-rw-r--r--. 1 root root  9468454 Mar 23 15:09 kubelet.k8s01.root.log.ERROR.20210315-140844.24735
-rw-r--r--. 1 root root 59335295 Mar 23 15:09 kubelet.k8s01.root.log.INFO.20210315-140843.24735
-rw-r--r--. 1 root root 20200286 Mar 23 15:09 kubelet.k8s01.root.log.WARNING.20210315-140844.24735
lrwxrwxrwx. 1 root root       51 Mar 15 14:08 kubelet.ERROR -> kubelet.k8s01.root.log.ERROR.20210315-140844.24735
lrwxrwxrwx. 1 root root       50 Mar 15 14:08 kubelet.INFO -> kubelet.k8s01.root.log.INFO.20210315-140843.24735
lrwxrwxrwx. 1 root root       53 Mar 15 14:08 kubelet.WARNING -> kubelet.k8s01.root.log.WARNING.20210315-140844.24735

日志的需求

系统各组件的日志： eg: kubelet、kube-proxy,docker 等日志
容器化运行的应用程序自身日志： eg: Nginx 的运行日志
k8s 内部各种 Event ： eg: kubctl create pod 后，kubectl describe pod *** 的pod 的 Event信息

日志系统

Kubernetes 的日志系统在设计的时候，必须得独立于节点和 Pod 的生命周期，且保证日志数据可以实时采集到服务端，即完全独立于 Kubernetes 系统，使用自己的后端存储和查询工具

日志收集方式

一般有如下四种方案来做日志收集：

log4

直接在应用程序中将日志信息推送到采集后端；（不推荐, 耦合严重。本身已有完善日志处理系统的公司可以采用）

log1

在节点上运行一个 Agent 来采集节点级别的日志；（使用 daemonset，比较常用，但只适合容器内应用日志是标准输出场景，即应用把日志输出的 stdout 和 stderr）

log2
3.当容器的日志只能输出到某些文件里的时候，我们可以通过一个 sidecar 容器把这些日志文件重新输出到 sidecar 的 stdout 和 stderr 上，这样就能够继续使用第二种方案（节点级 agent）了; (Sidecar 容器读取日志文件，并重定向到自己的标准输出。会增加额外开销,cpu 内存，磁盘空间等，大规模集群，这些开销不可忽视，所以非特殊情况，一般推荐二和四)

log3

通过一个 sidecar 容器，直接把应用的日志文件发送到远程存储里面去。也就是相当于把方案二里的 logging agent，放在了应用 Pod 里。（应用还可以直接把日志输出到固定的文件里而不是 stdout，logging-agent 还可以使用 fluentd，后端存储还可以是 ElasticSearch。只不过， fluentd 的输入源，变成了应用的日志文件。一般来说，我们会把 fluentd 的输入源配置保存在一个 ConfigMap 里）

sidecar 指的就是我们可以在一个 Pod 中，启动一个辅助容器，来完成一些独立于主进程（主容器）之外的工作。

sidecar 与 fluentd 方案示例

Pod 只有一个容器，它会把日志输出到容器里的 /var/log/1.log 和 2.log 这两个文件里

log_to_file.yaml

apiVersion: v1
kind: Pod
metadata:
  name: counter
spec:
  containers:
  - name: count
    image: busybox
    args:
    - /bin/sh
    - -c
    - >
      i=0;
      while true;
      do
        echo "$i: $(date)" >> /var/log/1.log;
        echo "$(date) INFO $i" >> /var/log/2.log;
        i=$((i+1));
        sleep 1;
      done
    volumeMounts:
    - name: varlog
      mountPath: /var/log
  volumes:
  - name: varlog
    emptyDir: {}

因为非 stdout 和 stderr, kubectl logs 命令是看不到应用的任何日志的。所以方案二不能使用。
使用方案三： Pod 添加两个 sidecar 容器，分别将上述两个日志文件里的内容重新以 stdout 和 stderr 的方式输出出来 tail -f

apiVersion: v1
kind: Pod
metadata:
  name: counter
spec:
  containers:
  - name: count
    image: busybox
    args:
    - /bin/sh
    - -c
    - >
      i=0;
      while true;
      do
        echo "$i: $(date)" >> /var/log/1.log;
        echo "$(date) INFO $i" >> /var/log/2.log;
        i=$((i+1));
        sleep 1;
      done
    volumeMounts:
    - name: varlog
      mountPath: /var/log
  - name: count-log-1  # 此容器将主容器的 /var/log/1.log  通过 tail  输出到 stdout 和 stderr
    image: busybox
    args: [/bin/sh, -c, 'tail -n+1 -f /var/log/1.log']
    volumeMounts:
    - name: varlog
      mountPath: /var/log
  - name: count-log-2
    image: busybox
    args: [/bin/sh, -c, 'tail -n+1 -f /var/log/2.log']
    volumeMounts:
    - name: varlog
      mountPath: /var/log
  volumes:
  - name: varlog
    emptyDir: {}

方案四

fluentd-from-config.yaml

apiVersion: v1
kind: ConfigMap
metadata:
  name: fluentd-config
data:
  fluentd.conf: |
    <source>
      type tail
      format none
      path /var/log/1.log
      pos_file /var/log/1.log.pos
      tag count.format1
    </source>

    <source>
      type tail
      format none
      path /var/log/2.log
      pos_file /var/log/2.log.pos
      tag count.format2
    </source>

    <match **>
      type google_cloud
    </match>

声明一个 Fluentd 容器作为 sidecar，专门负责将应用生成的 1.log 和 2.log 转发到 ElasticSearch 当中.

apiVersion: v1
kind: Pod
metadata:
  name: counter
spec:
  containers:
  - name: count
    image: busybox
    args:
    - /bin/sh
    - -c
    - >
      i=0;
      while true;
      do
        echo "$i: $(date)" >> /var/log/1.log;
        echo "$(date) INFO $i" >> /var/log/2.log;
        i=$((i+1));
        sleep 1;
      done
    volumeMounts:
    - name: varlog
      mountPath: /var/log
  - name: count-agent
    image: k8s.gcr.io/fluentd-gcp:1.30
    env:
    - name: FLUENTD_ARGS
      value: -c /etc/fluentd-config/fluentd.conf
    volumeMounts:
    - name: varlog
      mountPath: /var/log
    - name: config-volume
      mountPath: /etc/fluentd-config
  volumes:
  - name: varlog
    emptyDir: {}
  - name: config-volume
    configMap:
      name: fluentd-config

这个 sidecar 容器很可能会消耗较多的资源，甚至拖垮应用容器。并且，由于日志还是没有输出到 stdout 上，所以你通过 kubectl logs 是看不到任何日志输出的。

EFK 部署（基于 Helm）

简介

项目地址：

1
2
3

https://github.com/bitnami/charts/tree/main/bitnami/elasticsearch

https://github.com/fluent/helm-charts/tree/main/charts/fluent-bit  # fluent-bit

下面用到的 es.yaml / fluent-bit.yaml 是从上面那两个 helm chart 渲染出来再改的，用 helm template 就能得到同样的起点：

helm repo add elastic https://helm.elastic.co
helm repo add fluent  https://fluent.github.io/helm-charts

# 渲染成静态 yaml 再按需修改（比直接 install 更容易看清改了什么）
helm template es elastic/elasticsearch -n elasticsearch > es.yaml
helm template fluent-bit fluent/fluent-bit -n elasticsearch > fluent-bit.yaml

开启了 prometheus 拉取, 先装的 es, ns 为 elasticsearch 方便管理。

使用

EFK
EFK
EFK
EFK
EFK
EFK

EFLK 部署（Filebeat + Kafka + Logstash + Elasticsearch + Kibana）

EFLK

环境信息

使用的 hadoop 完全分布式集群：

1
2
3

192.168.2.241 hadoop01
192.168.2.242 hadoop02
192.168.2.243 hadoop03

所有组件均已完成安装（各组件的单独部署过程见 ELK 组件部署），以收集 nginx 日志为例。

Filebeat 配置

/opt/bigdata/filebeat/current/filebeat-nginx-to-kafka.yml

filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/nginx/*.log
  fields:
   log_topic: nginxlogs
filebeat.config.modules:
  path: ${path.config}/modules.d/*.yml
  reload.enabled: false
setup.template.settings:
  index.number_of_shards: 1
name: "hadoop01"
setup.kibana:
output.kafka:
  enabled: true
  hosts: ["hadoop01:9092", "hadoop02:9092", "hadoop03:9092"]
  version: "0.10"
  topic: '%{[fields][log_topic]}'
  codec.format.string: '%{[message]}'
  partition.round_robin:
    reachable_only: true
  worker: 2
  required_acks: 1
  compression: gzip
  max_message_bytes: 10000000
processors:
 - drop_fields:
    fields: ["input", "host", "agent.type", "agent.ephemeral_id", "agent.id", "agent.version", "ecs"]
logging.level: info

启动

1 2	cd /opt/bigdata/filebeat/current/ nohup ./filebeat -e -c filebeat-nginx-to-kafka.yml &

Logstash 配置

/opt/bigdata/logstash/current/kafka_nginx_into_es.conf

input {
        kafka {
        bootstrap_servers => "hadoop01:9092,hadoop02:9092,hadoop03:9092"
        topics => ["nginxlogs"]
        add_field => { "[@metadata][myid]" => "nginxlogs" }
        }
}
filter {
    if [@metadata][myid] == "nginxlogs" {
        grok {
              match => { "message" => "%{TIMESTAMP_ISO8601:localtime}\|\~\|%{IPORHOST:clientip}\|\~\|(%{GREEDYDATA:http_user_agent})\|\~\|(%{DATA:http_referer})\|\~\|%{GREEDYDATA:media_id}\|\~\|%{GREEDYDATA:nginx_id}" }
        }
        date {
            match => ["localtime", "yyyy-MM-dd'T'HH:mm:ssZZ"]
            target => "@timestamp"
        }

        mutate {
           remove_field => "@version"
           remove_field => "message"
remove_field => "localtime"
        }
    }
}
output {
        if [@metadata][myid] == "nginxlogs" {
        elasticsearch {
        hosts => ["hadoop01:9200","hadoop02:9200","hadoop03:9200"]
        index => "nginxlogs-%{+YYYY.MM.dd}"
        }
  }
}

启动

1 2	cd /opt/bigdata/logstash/current/ nohup bin/logstash -f kafka_nginx_into_es.conf &

验证

使用 kibana

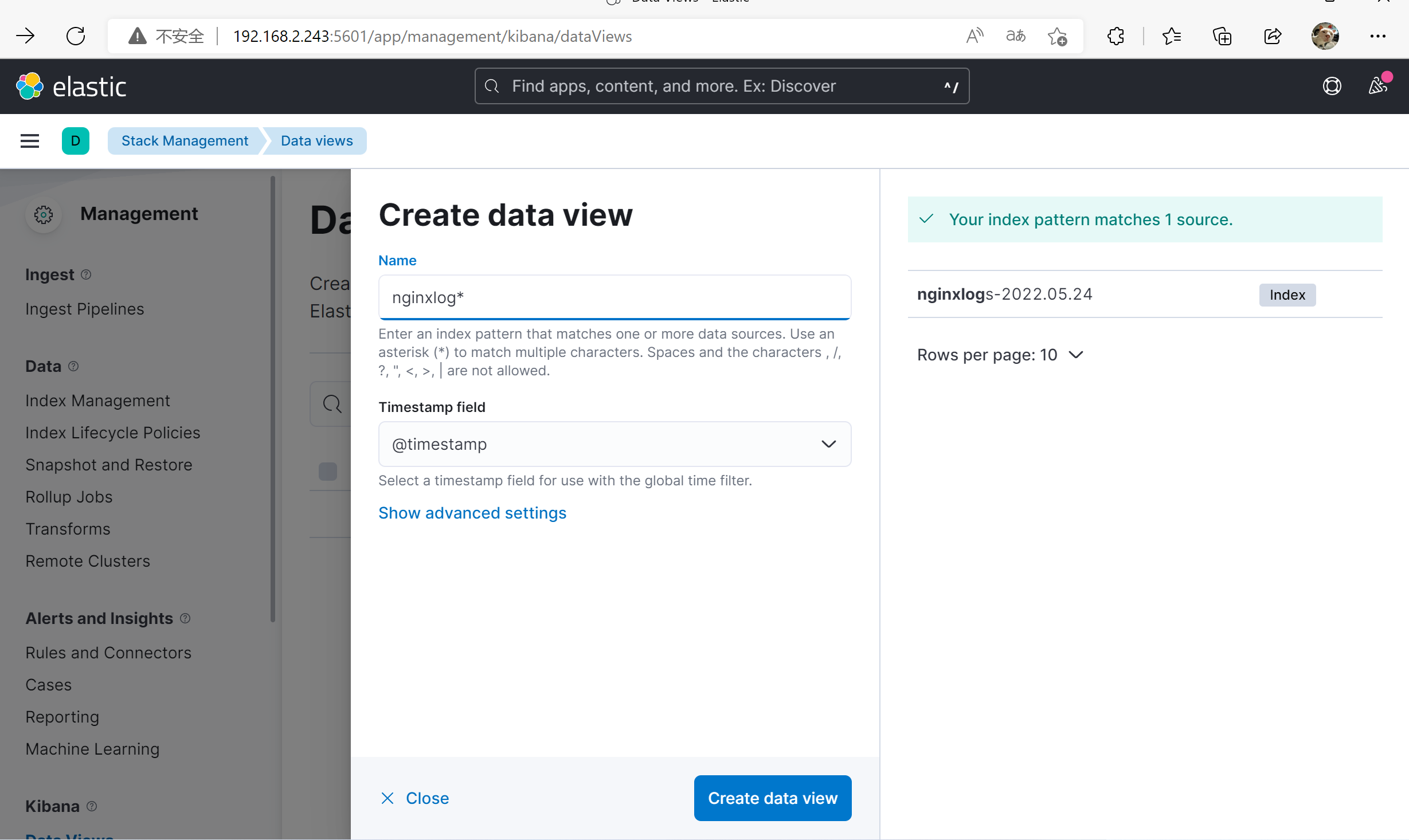

创建index1

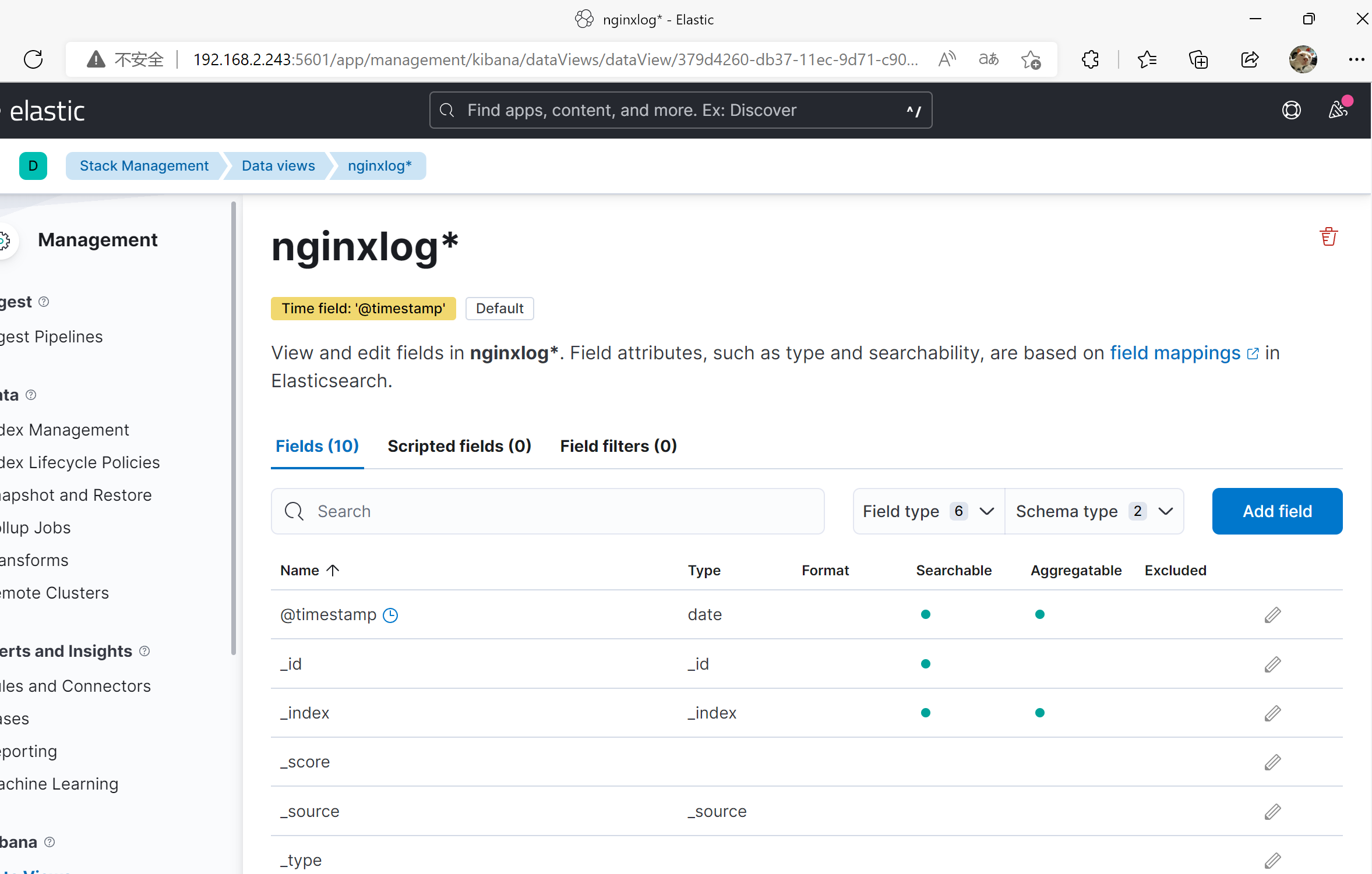

创建index2
discover
