深入 Istio 服务网格，解析 Envoy 数据面与 xDS 协议、核心 API 资源、Ingress/Egress 及金丝雀发布。

📌 学习笔记：本文为学习与实践过程中整理的技术笔记，内容梳理自官方文档与网络公开资料，主要用于知识沉淀与命令速查。

本文深入解析 Istio 服务网格,从控制面 Istiod 与数据面 Envoy 讲起,依次介绍 xDS 协议、核心 API 资源、Ingress/Egress 网关以及金丝雀发布等流量治理实践。

简介

Istio 包含控制面 Istiod 和数据面 Envoy 两个组件。

Istiod 是控制面，负责配置校验、下发、证书轮转等工作。1.5.0 版本以后，Istio 将原本分离的控制面组件整合进 Istiod，主要包含以下模块：

  • Pilot：Istio 控制面中最核心的模块，负责运行时配置下发。具体来说，就是和 Envoy 之间基于 xDS 协议进行的各种 Envoy 配置信息的推送，包括服务发现、路由发现、集群发现、监听器发现等。
  • Citadel：负责证书的分发和轮换，使 Sidecar 代理两端实现双向 TLS 认证、访问授权等。
  • Galley：负责配置信息的格式和正确性校验，将配置信息提供给 Pilot 使用。

Envoy 是数据面，负责数据代理和流量路由等工作。它是 C++ 编写的高性能边缘网关和代理程序，支持 HTTP、gRPC、Thrift、Redis、MongoDB 等多种协议代理，其中对 HTTP 的支持最完善，几乎具备了 Service Mesh 数据面需要的所有功能，比如服务发现、限流熔断、多种负载均衡策略、精准流量路由等。

Envoy 数据面详解

Envoy 是专为大型现代 SOA（面向服务架构）架构设计的 L7 代理和通信总线，它既可以作为 Service Mesh 中的数据面使用，也可以作为入口网关层使用，可以通过 xDS API 控制 Envoy 的监听、路由、负载均衡等行为。

Envoy 核心功能

  1. 高性能设计：采用 C++ 编写，拥有良好的四层、七层代理性能
  2. Filter 架构：可以在四、七层编写 Filter 以扩展 Envoy 的功能，eg: 监听过滤器、四层网络过滤器，以及七层过滤器。不过 Envoy 支持最完善的还是 HTTP 过滤器，支持了限流、路由转发、故障注入等多种服务治理功能
  3. 良好的 HTTP/2 支持：随着 gRPC 框架的流行以及边缘层网络性能的要求提升，HTTP/2 越来越被重视。Envoy 原生支持 HTTP/2，可以在 HTTP 和 HTTP/2 之间做转换。比如在 Sidecar 模式中，无论应用协议是 HTTP 还是 HTTP/2，Envoy 之间默认使用 HTTP/2 通信，这样极大提升了服务性能和稳定性，避免了 HTTP 频繁建立连接带来的消耗和不稳定性。
  4. 多种协议支持：Thrift、gRPC、MongoDB、Redis、MySQL 等多种网络协议都被支持，甚至可以使用 Envoy 做 Redis 的 Mesh 方案，用来代替流行的 Redis 中间件。
  5. 可观测性：支持强大的统计系统。日志、Metrics、链路追踪都有良好的支持。
  6. 边缘网关：Envoy 本身就是一个高性能的网络代理组件，完全可以作为入口网关层使用，在 Kubernetes 中，也可以作为 Egress 和 Ingress 使用。
  7. 服务发现：和其他常见的网络代理软件不同，Envoy 默认支持服务发现组件。Envoy 使用了一套 xDS 的动态 API，获取服务的后端节点并实时更新，结合 Envoy 强大的负载均衡器，可以做到最终一致性。
  8. Wasm 扩展：Wasm 全称为 WebAssembly，最早用在浏览器端用来解决 JavaScript 性能问题和大型项目团队协作问题。近些年，它开始在一些后端技术上使用，用来代替 Lua，作为核心系统的扩展方式。因为 Wasm 可以使用多种语言进行开发，所以方便对核心系统进行扩展，不用担心语言问题。当然相对于原生的 C++ 扩展方式，它大概有 3 成的性能损耗。

Envoy 架构设计

Envoy

  1. Iptable：通过 Iptable 劫持，将入口和出口流量都转发到 Envoy 上，达到劫持流量的目的。
  2. Listener：Envoy 通过建立多个监听器提供不同的服务。比如通过监听的两个端口分别负责 Sidecar 模式的出流量和入流量，Sidecar 多使用这种设计，这样可以简化编程逻辑，也可以增强 Filter 的通用性。如果提供不同协议，Envoy 也会建立不同的端口来提供服务。
  3. Worker：Envoy 是”1 个 main 线程 + N 个 worker 线程”的模型。worker 数量在启动时由 --concurrency 一次确定（默认等于逻辑核数），之后新增 Listener 不会再创建任何线程——所有 Listener 由全部 worker 共享，各 worker 在同一个 listener socket 上 accept，连接被某个 worker 接下后整个生命周期都留在它上面（这也是 Envoy 的连接池和统计按 worker 分片的原因）。要注意启动太多的 worker 线程并不一定是好事，特别是在 Sidecar 模式，我们并不会分配过多的逻辑核心给到 Sidecar，创建过多的 Worker 线程可能导致每个 Worker 线程维护的连接变多，Upstream 压力过大。
  4. Filters：可以理解为中间件，通过 Filter，可以做到四层和七层的流量过滤，支持服务治理需要的限流、熔断等功能。
  5. Cluster Manager：流量经过 Router，识别出需要转发的 Cluster，通过 Cluster Manager 进行服务发现和负载均衡等功能。
  6. Upstream：Upstream 维护了 EndPoint 的连接池，通过负载均衡器，将流量转发到合适的 EndPoint 上面。

流量处理过程示例

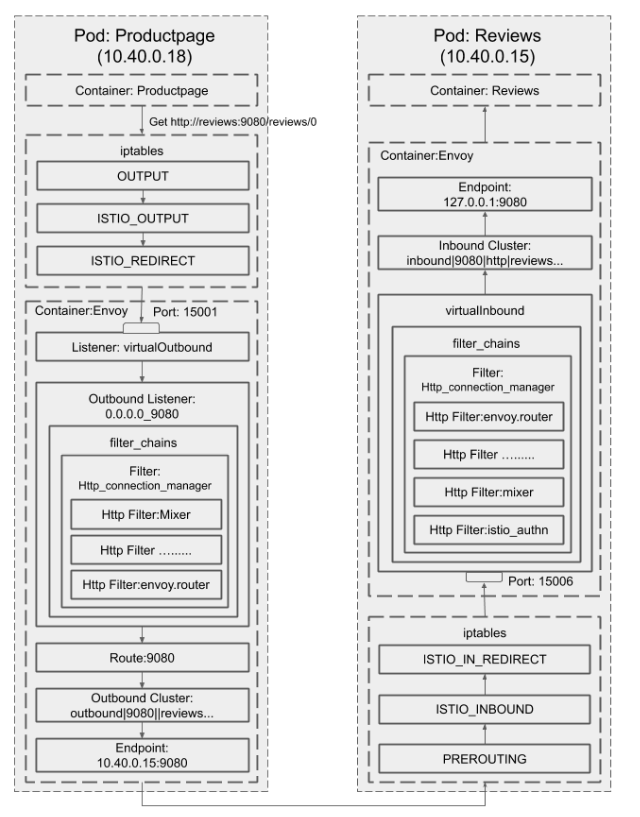

Productpage 服务通过 HTTP 协议，调用 review 服务的过程。

Envoy过程

  1. 通过 Iptables 对流量进行劫持，将 Productpage 访问 Reviews 的流量转发到 Envoy 的出流量 15001 端口上。
  2. Envoy 先根据 virtual_hosts 进行匹配，再通过路由匹配，发现路由对应的 Cluster，通过服务发现找到 Cluster 对应的 EndPoint，将流量转发到 10.40.0.15:9080 的 Pod 上。
  3. Reviews 的 Pod 通过 Iptables 对流量进行劫持，将流量劫持到 Envoy 的入流量端口 15006 上。
  4. Envoy 将流量转发到本地地址 127.0.0.1:9080。15006（virtualInbound）这个端口恰恰是做大量匹配的地方：一组 filter chain 分别按原始目的端口、是否 mTLS（transport_protocol: tls 加 ALPN）、应用层协议来选链，再靠 ORIGINAL_DST 还原原始目的地址转到 127.0.0.1:<port>。正是这套按需选链的机制，才让 PeerAuthentication 的 PERMISSIVE 模式能同时接收明文和 mTLS。
  5. 到这里整个 Sidecar 的流量出入过程就结束了。出入流量都经由 Envoy，最终被正确的转发到了 Reviews 的 Pod 上面。

“通过 iptables 劫持”具体是怎么劫持的

上面第 1、3 步的”通过 iptables 劫持”是这套机制的关键，展开看才知道流量为什么会走 Envoy、以及不走的时候该查哪里。istio-init 这个 initContainer（或者 Istio CNI 插件）会在 Pod 的 netns 里写下四条自定义链：

链 挂在哪 干什么
ISTIO_INBOUND PREROUTING 筛出需要劫持的入向流量
ISTIO_IN_REDIRECT 被上面跳转 REDIRECT --to-port 15006
ISTIO_OUTPUT OUTPUT 筛出需要劫持的出向流量，同时放行 Envoy 自己发出的包
ISTIO_REDIRECT 被上面跳转 REDIRECT --to-port 15001
1
kubectl exec <pod> -c istio-proxy -- iptables -t nat -S     # 看实际规则

ISTIO_OUTPUT 里那条”放行 Envoy 自己的包”是靠 uid/gid 判断的（sidecar 以 1337 运行）：

1
-A ISTIO_OUTPUT -m owner --uid-owner 1337 -j RETURN

没有这条，Envoy 转发出去的包会被 OUTPUT 链再劫持回 15001，形成无限回环。

为什么入向要单独用 15006，不复用 15001？ 因为 Envoy 把流量转给应用是发往 127.0.0.1:<port> 的，这个包会经过 OUTPUT 链——如果出入共用一个端口，ISTIO_OUTPUT 就没法区分”这是要出网格的流量”还是”这是刚劫持进来要交给本地应用的流量”，两套规则互相触发形成回环。拆成两个端口，ISTIO_INBOUND → 15006、ISTIO_OUTPUT → 15001，职责就分开了。

Envoy 怎么知道原始目的地是谁？ REDIRECT 会改写目的地址，但内核在 conntrack 里留了原始目的。Envoy 的 listener 配了 useOriginalDst，通过 SO_ORIGINAL_DST 取回改写前的 IP:port，再据此选 filter chain 和 cluster。所以 15001 上挂的是一个”虚拟”listener，真正的路由决策靠还原出来的原始目的地。

顺便把 Istio 占用的这几个端口分清，排查时不至于查错对象：

端口 归属 职责
15001 Envoy virtualOutbound，出向流量入口
15006 Envoy virtualInbound，入向流量入口
15000 Envoy admin 接口（curl localhost:15000/config_dump 看全量配置）
15090 Envoy Prometheus 指标（Envoy 自己的）
15020 pilot-agent 聚合指标（合并 Envoy 15090 + 应用自身指标）、以及健康检查探针
15021 pilot-agent /healthz/ready，Pod readiness 探针打的是这个
15012 istiod xDS + CA（mTLS），sidecar 从这里拉配置和证书
15008 Envoy HBONE 隧道（ambient 模式）

排查”流量为什么没走 Envoy”的顺序：

1
2
3
4
5
6
7
8
9
# 1. 规则在不在
kubectl exec <pod> -c istio-proxy -- iptables -t nat -S | grep ISTIO
# 2. Envoy 拿到配置了吗
istioctl proxy-config listener <pod>        # 15001/15006 的 listener 在不在
istioctl proxy-config route   <pod>         # 路由规则
istioctl proxy-config cluster <pod>         # 后端集群
istioctl proxy-config endpoint <pod>        # 每个 cluster 下的实际 endpoint
# 3. 配置和 istiod 同步了吗
istioctl proxy-status                       # SYNCED / STALE / NOT SENT

istioctl proxy-config endpoint 里 cluster 为空，通常意味着 Service 的 selector 或端口名（Istio 要求端口名是 http/grpc/tcp- 这类前缀，否则按 TCP 处理）有问题——这是最高频的两个原因。

Envoy 配置

Envoy 的配置分为静态配置和动态配置

  1. 静态配置：手动填写的配置
  2. 动态配置：xDS API 获取的配置

静态配置

eg：定义 Listener 监听器，监听端口为 10000。virtual_hosts 匹配所有域名，Routes 的匹配规则为所有 Path，也就是所有访问 10000 端口的请求都会被转发到 service_google 服务。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
listeners:
- name: listener_0
  address:
    socket_address: { address: 0.0.0.0, port_value: 10000 }
  filter_chains:
  - filters:
    - name: envoy.http_connection_manager
      config:
        stat_prefix: ingress_http
        codec_type: AUTO
        route_config:
          name: local_route
          virtual_hosts:
          - name: local_service
            domains: ["*"]  # 匹配所有域名
            routes:
            - match: { prefix: "/" }  # 匹配所有 path
              route: { host_rewrite: www.google.com, cluster: service_google }  # 将流量转发到 service_google 服务
        http_filters:
        - name: envoy.router

service_google

1
2
3
4
5
6
7
8
9
clusters:
- name: service_google
  connect_timeout: 0.25s
  type: LOGICAL_DNS
  # Comment out the following line to test on v6 networks
  dns_lookup_family: V4_ONLY
  lb_policy: ROUND_ROBIN
  hosts: [{ socket_address: { address: google.com, port_value: 443 }}]
  tls_context: { sni: www.google.com }

动态配置

通过查询一个或多个管理服务器获取数据以发现动态资源变更，比如 Router、Cluster、EndPoint 等，我们把这些发现服务及其对应的 API 称为 xDS。xDS 最大的价值就是定义了一套可扩展的通用微服务控制 API，这些 API 不仅可以做到服务发现，也可以做到路由发现、集群发现，可以说所有配置都能通过发现的方式解决。

xDS 协议：Service Mesh 控制面和数据面的通信桥梁。

通过 xDS 协议可以做到 discovery everything，所有配置都可以通过发现的方式解决，这是 Envoy xDS 架构为微服务世界带来的重大变革。

xDS 概念介绍

xDS 包含：

  1. LDS（监听器发现服务）
  2. CDS（集群发现服务）
  3. EDS（节点发现服务）
  4. SDS（密钥发现服务）
  5. RDS（路由发现服务）

xDS 中每种类型对应一个发现的资源，这些类型数据存储在 xDS 协议的 Discovery Request 和 Discovery Response 的 TypeUrl 字段中, 这个字段按照以下格式存储：type.googleapis.com/<resource type>

eg：type.googleapis.com/envoy.api.v2.Cluster 就表明是 Cluster 类型的资源，需要按照 Cluster 类型处理数据

LDS

envoy.api.v2.Listener（LDS）：对应 Listener 数据类型，包含了监听器的名称、监听端口、监听地址等信息，通过动态更新此类型，可以动态新增监听器或者更新监听器的地址端口等信息。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
{
  "name": "...",
  "address": "{...}",
  "filter_chains": [],
  "use_original_dst": "{...}",
  "per_connection_buffer_limit_bytes": "{...}",
  "metadata": "{...}",
  "drain_type": "...",
  "listener_filters": [],
  "listener_filters_timeout": "{...}",
  "continue_on_listener_filters_timeout": "...",
  "transparent": "{...}",
  "freebind": "{...}",
  "socket_options": [],
  "tcp_fast_open_queue_length": "{...}",
  "traffic_direction": "...",
  "udp_listener_config": "{...}",
  "api_listener": "{...}",
  "connection_balance_config": "{...}",
  "reuse_port": "...",
  "access_log": []
}
RDS

envoy.api.v2.RouteConfiguration（RDS）：对应 Envoy 中的 Route 类型，用于更新 virtual_hosts，以及 virtual_hosts 包含的路由表信息、路由规则、针对路由的限流、路由级别的插件等，包括路由匹配到的 Cluster。

1
2
3
4
5
6
7
8
9
10
11
12
{
  "name": "...",
  "virtual_hosts": [],
  "vhds": "{...}",
  "internal_only_headers": [],
  "response_headers_to_add": [],
  "response_headers_to_remove": [],
  "request_headers_to_add": [],
  "request_headers_to_remove": [],
  "most_specific_header_mutations_wins": "...",
  "validate_clusters": "{...}"
}
CDS

envoy.api.v2.Cluster（CDS）：对应 Envoy 中的 Cluster 类型，包含了 Cluster 是采用静态配置数据，还是采用动态 EDS 发现的方式，包括 Cluster 的负载均衡策略、健康检查配置等，以及服务级别的插件设置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
{
  "transport_socket_matches": [],
  "name": "...",
  "alt_stat_name": "...",
  "type": "...",
  "cluster_type": "{...}",
  "eds_cluster_config": "{...}",
  "connect_timeout": "{...}",
  "per_connection_buffer_limit_bytes": "{...}",
  "lb_policy": "...",
  "hosts": [],
  "load_assignment": "{...}",
  "health_checks": [],
  "max_requests_per_connection": "{...}",
  "circuit_breakers": "{...}",
  "tls_context": "{...}",
  "upstream_http_protocol_options": "{...}",
  "common_http_protocol_options": "{...}",
  "http_protocol_options": "{...}",
  "http2_protocol_options": "{...}",
  "extension_protocol_options": "{...}",
  "typed_extension_protocol_options": "{...}",
  "dns_refresh_rate": "{...}",
  "dns_failure_refresh_rate": "{...}",
  "respect_dns_ttl": "...",
  "dns_lookup_family": "...",
  "dns_resolvers": [],
  "use_tcp_for_dns_lookups": "...",
  "outlier_detection": "{...}",
  "cleanup_interval": "{...}",
  "upstream_bind_config": "{...}",
  "lb_subset_config": "{...}",
  "ring_hash_lb_config": "{...}",
  "original_dst_lb_config": "{...}",
  "least_request_lb_config": "{...}",
  "common_lb_config": "{...}",
  "transport_socket": "{...}",
  "metadata": "{...}",
  "protocol_selection": "...",
  "upstream_connection_options": "{...}",
  "close_connections_on_host_health_failure": "...",
  "drain_connections_on_host_removal": "...",
  "filters": [],
  "track_timeout_budgets": "..."
}
EDS

envoy.api.v2.ClusterLoadAssignment（EDS）：常说的服务发现。包含服务名、节点信息和 LB 策略等数据。

1
2
3
4
5
{
  "cluster_name": "...",
  "endpoints": [],
  "policy": "{...}"
}
SDS

envoy.api.v2.Auth.Secret（SDS）：用于发现证书信息，以动态更新证书。istio 可以通过 SDS 即可动态更新证书。

1
2
3
4
5
6
7
{
  "name": "...",
  "tls_certificate": "{...}",
  "session_ticket_keys": "{...}",
  "validation_context": "{...}",
  "generic_secret": "{...}"
}
gRPC 流式订阅
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
grpcurl -v -plaintext admin-rpc-service.demo-infra-dev:30200   list

grpcurl -v -plaintext auth-rpc-service.demo-infra-dev:10200   list

grpcurl -v -plaintext chat-rpc-service.demo-infra-dev:30300   list

grpcurl -v -plaintext conversation-rpc-service.demo-infra-dev:10220   list

grpcurl -v -plaintext friend-rpc-service.demo-infra-dev:10240   list

grpcurl -v -plaintext group-rpc-service.demo-infra-dev:10260   list

grpcurl -v -plaintext msg-rpc-service.demo-infra-dev:10280   list

grpcurl -v -plaintext push-rpc-service.demo-infra-dev:10170   list

grpcurl -v -plaintext user-rpc-service.demo-infra-dev:10320   list

需要给 grpc 的 svc 添加 appProtocol: http2

参考链接 https://istio.io/latest/docs/ops/configuration/traffic-management/protocol-selection/

1
2
3
4
5
6
7
8
9
10
11
12
13
for svc in \
  admin-rpc-service \
  auth-rpc-service \
  chat-rpc-service \
  conversation-rpc-service \
  friend-rpc-service \
  group-rpc-service \
  msg-rpc-service \
  push-rpc-service \
  user-rpc-service; do
  kubectl patch svc $svc -n demo-infra-dev --type=json \
    -p='[{"op":"add","path":"/spec/ports/0/appProtocol","value":"http2"}]'
done
xDS 请求机制
API 请求顺序

典型的 HTTP 路由场景，客户端需要先获取 Listener 资源，通过 Listener 资源拿到 Route 的配置。Route 中包含一个或者多个 Cluster 集群资源，通过 Cluster 集群的信息再获取集群节点的信息，这样整个请求链路就完成了。

全量请求和增量请求

这里要区分两种模式。默认是 SotW（State of the World）：请求里必须带上全量 resource_names，响应也返回该 type 下的全部资源，任何一个资源变化都会整份重推——这正是大网格下 istiod 推送开销大的根因（下面示例里 resource_names: [foo, bar] 就是 SotW 的全量列举）。

只发送、只返回增量的是 Delta xDS（DeltaDiscoveryRequest/DeltaDiscoveryResponse），需要显式启用。

多条请求流和单条请求流

xDS 协议并不约束在请求多个资源时，多个资源使用同一个请求流，还是每个资源各使用一个请求流，Management Server 应该同时支持这两种模式。

在一个连接中请求多个资源

支持在一条连接中按照顺序获取 xDS 中的各种 API，比如先请求 CDS，然后请求 EDS。

xDS 协议详解

请求信息示例：

1
2
3
4
5
6
7
version_info:   # version_info 为空，表示这是连接中的第一个请求流
node: { id: envoy }  # Node 中的 ID 则表明机器信息，需要传递机器的唯一标识
resource_names:
- foo
- bar
type_url: type.googleapis.com/envoy.api.v2.ClusterLoadAssignment  #  EDS
response_nonce:

回应信息示例：

1
2
3
4
5
6
version_info: X
resources:
- foo ClusterLoadAssignment proto encoding
- bar ClusterLoadAssignment proto encoding
type_url: type.googleapis.com/envoy.api.v2.ClusterLoadAssignment
nonce: A  # ACK NACK  或者区分资源更新到底是响应哪个推送数据。

在收到 Management Server 推送的新版本数据后，Envoy 会响应 ACK 或者 NACK 告知 Management Server 是否更新版本成功。ACK 代表更新版本成功，这时会携带 Management Server 推送的最新版本号发送 ACK 信息；NACK 代表更新版本失败，这时会携带旧的版本号发送 NACK 信息。

边缘代理模式

Envoy 不仅可以用于 Sidecar 模式，也可以用作边缘网关，但是用作边缘网关层我们有一些注意事项，这些问题不仅在 Envoy 中存在，在其他的边缘网关中也应该处理。

  1. HTTP 标头清理：use_remote_address 设置为 true 来清理 HTTP 标头。
  2. 超时控制：连接超时、流超时和路由超时。
  3. 连接限制。

安装

用当前最新版本 1.9.0

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
[root@k8s01 ~]#  curl -L https://istio.io/downloadIstio | ISTIO_VERSION=1.9.0 TARGET_ARCH=x86_64 sh -
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100   102  100   102    0     0     73      0  0:00:01  0:00:01 --:--:--    73
100  4579  100  4579    0     0    552      0  0:00:08  0:00:08 --:--:--  1219

Downloading istio-1.9.0 from https://github.com/istio/istio/releases/download/1.9.0/istio-1.9.0-linux-amd64.tar.gz ...

Istio 1.9.0 Download Complete!

Istio has been successfully downloaded into the istio-1.9.0 folder on your system.

Next Steps:
See https://istio.io/latest/docs/setup/install/ to add Istio to your Kubernetes cluster.

To configure the istioctl client tool for your workstation,
add the /root/istio-1.9.0/bin directory to your environment path variable with:
         export PATH="$PATH:/root/istio-1.9.0/bin"

Begin the Istio pre-installation check by running:
         istioctl x precheck

Need more information? Visit https://istio.io/latest/docs/setup/install/


[root@k8s01 ~]# istioctl x precheck  # 检查

Checking the cluster to make sure it is ready for Istio installation...

#1. Kubernetes-api
-----------------------
Can initialize the Kubernetes client.
Can query the Kubernetes API Server.

#2. Kubernetes-version
-----------------------
Istio is compatible with Kubernetes: v1.20.0.

#3. Istio-existence
-----------------------
Istio will be installed in the istio-system namespace.

#4. Kubernetes-setup
-----------------------
Can create necessary Kubernetes configurations: Namespace,ClusterRole,ClusterRoleBinding,CustomResourceDefinition,Role,ServiceAccount,Service,Deployments,ConfigMap.

#5. SideCar-Injector
-----------------------
This Kubernetes cluster supports automatic sidecar injection. To enable automatic sidecar injection see https://istio.io/v1.9/docs/setup/additional-setup/sidecar-injection/#deploying-an-app

-----------------------
Install Pre-Check passed! The cluster is ready for Istio installation.


[root@k8s01 ~]#  istioctl install  # istioctl install --set profile=demo -y
This will install the Istio 1.9.0  profile with ["Istio core" "Istiod" "Ingress gateways"] components into the cluster. Proceed? (y/N) y
✔ Istio core installed
✔ Processing resources for Istiod. Waiting for Deployment/istio-system/istiod
✔ Istiod installed
✔ Ingress gateways installed
✔ Installation complete


[root@k8s01 ~]# kubectl label namespace default istio-injection=enabled  # 在默认命名空间开启自动注入 Envoy Sidecar

# 注意：这条 label 只对**之后新建**的 Pod 生效。已经跑着的 Pod 不会自动长出 sidecar，
# 需要手动触发一次重建：
[root@k8s01 ~]# kubectl rollout restart deployment -n default --all
namespace/default labeled

[root@k8s01 ~]# kubectl get svc -n istio-system
NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                                                                      AGE
istio-ingressgateway   LoadBalancer   10.99.32.157    <pending>     15021:32027/TCP,80:31794/TCP,443:30320/TCP,15012:31269/TCP,15443:31456/TCP   23h
istiod                 ClusterIP      10.109.186.86   <none>        15010/TCP,15012/TCP,443/TCP,15014/TCP                                        23h


[root@k8s01 ~]#  istioctl analyze -n default

[root@k8s01 ~]#  istioctl profile list

[root@k8s01 ~]#  istioctl profile dump demo > demo.yaml

自动注入的机制与它的故障面

注入这件事由一个 MutatingWebhookConfiguration 完成，名字叫 istio-sidecar-injector：Pod 创建请求到达 API Server 后，在持久化之前被转发给 istiod，istiod 把 istio-proxy 容器、istio-init 容器和相关 volume 加进 Pod spec 再返回。

1
kubectl get mutatingwebhookconfiguration istio-sidecar-injector -o yaml

由此可以推出四件事：

一、只对新建 Pod 生效。 webhook 拦的是 CREATE 请求，已存在的 Pod 不会被追溯修改。这就解释了为什么卸载时摘掉 namespace 的 label，老 Pod 里的 sidecar 还在——得 kubectl rollout restart 或删 Pod 重建。

二、namespace 级和 Pod 级标签的优先级。 两层控制，Pod 级覆盖 namespace 级：

namespace istio-injection Pod sidecar.istio.io/inject 结果
enabled 未设置 注入
enabled "false" 不注入（用来给个别 Pod 开天窗，比如 Job、CronJob）
未设置 "true" 注入
未设置 未设置 不注入

给 Job 类工作负载关掉注入是常见需求——sidecar 不会自己退出，Job 的 Pod 会一直停在 Running 永远不算完成（较新版本可以用 holdApplicationUntilProxyStarts 和 EXIT_ON_ZERO_ACTIVE_CONNECTIONS 缓解）。

三、webhook 挂掉会影响整个集群的 Pod 创建。 这是生产事故高发点，取决于 failurePolicy：

  • failurePolicy: Fail（Istio 默认）—— istiod 不可用时，所有匹配这个 webhook 的 namespace 里 Pod 都创建失败，报 Internal error occurred: failed calling webhook。istiod 自己如果也在这些 namespace 里，就形成了鸡生蛋问题。
  • failurePolicy: Ignore —— istiod 挂了照常创建，只是不注入 sidecar，服务会以”没有 mTLS、不受策略管辖”的状态跑起来，安全上更糟。

所以 istiod 要多副本 + PDB，namespaceSelector 也要精确，别把 kube-system 一起圈进来。

四、手工注入是不依赖 webhook 的备用路径。

1
istioctl kube-inject -f deploy.yaml | kubectl apply -f -

它在客户端就把 sidecar 渲染进 YAML 了，适合两种场景：webhook 出问题时救急；以及想把注入结果固化进 GitOps 仓库、不希望它随 istiod 版本变化。代价是 Istio 升级后这些 Pod 的 sidecar 版本不会跟着走，得重新 inject 一遍。

Istio 核心 API 资源

Istio 通过一组自定义资源（CRD）来管理流量，常用的有：

  • VirtualService
  • Gateway
  • ServiceEntry
  • DestinationRule
  • Sidecars

测试

  1. 部署 Bookinfo 示例应用
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
[root@k8s01 ~]# kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml
service/details created
serviceaccount/bookinfo-details created
deployment.apps/details-v1 created
service/ratings created
serviceaccount/bookinfo-ratings created
deployment.apps/ratings-v1 created
service/reviews created
serviceaccount/bookinfo-reviews created
deployment.apps/reviews-v1 created
deployment.apps/reviews-v2 created
deployment.apps/reviews-v3 created
service/productpage created
serviceaccount/bookinfo-productpage created
deployment.apps/productpage-v1 created


[root@k8s01 istio-1.9.0]# kubectl get services
NAME          TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
details       ClusterIP   10.98.135.159    <none>        9080/TCP   23h
kubernetes    ClusterIP   10.96.0.1        <none>        443/TCP    24h
productpage   ClusterIP   10.101.199.227   <none>        9080/TCP   23h
ratings       ClusterIP   10.105.246.179   <none>        9080/TCP   23h
reviews       ClusterIP   10.111.156.154   <none>        9080/TCP   23h

[root@k8s01 istio-1.9.0]# kubectl get pods
NAME                              READY   STATUS    RESTARTS   AGE
details-v1-79f774bdb9-jm9sx       2/2     Running   2          23h
productpage-v1-6b746f74dc-jfnkp   2/2     Running   2          23h
ratings-v1-b6994bb9-z5qfr         2/2     Running   2          23h
reviews-v1-545db77b95-zzlv8       2/2     Running   2          23h
reviews-v2-7bf8c9648f-7vtss       2/2     Running   2          23h
reviews-v3-84779c7bbc-85nn2       2/2     Running   2          23h


[root@k8s01 istio-1.9.0]# kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}')" -c ratings -- curl -s productpage:9080/productpage | grep -o "<title>.*</title>"   # 验证

<title>Simple Bookstore App</title>
  1. 把应用关联到 Istio 网关
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
[root@k8s01 istio-1.9.0]# kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml
gateway.networking.istio.io/bookinfo-gateway created
virtualservice.networking.istio.io/bookinfo created

##  Istio 通过 Gateway 将服务发布成外部可访问的服务，通过 80 端口将服务通过 Ingress 网关转发到特定的服务上
##  Gateway 资源类型，需要配合 VirtualService 类型的资源一起使用

## 虚拟服务 配置如何在服务网格内将请求路由到服务

[root@k8s01 istio-1.9.0]# cat samples/bookinfo/networking/bookinfo-gateway.yaml
# 网关配置被用于运行在网格边界的独立 Envoy 代理，而不是服务工作负载的 sidecar 代理。

# 从 * 通过端口 80 流入 网格
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: bookinfo-gateway
spec:
  selector:
    istio: ingressgateway # use istio default controller
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"  # 所有 hosts 都能访问
---

# 为入口流量配置带有路由规则的虚拟服务（绑的是 bookinfo-gateway，处理的是从 ingress gateway 进入网格的流量；真正的 Egress 在后面）。
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
  - "*"
  gateways:
  - bookinfo-gateway   # 使用上面的 Gateway
  http:
  - match:
    - uri:
        exact: /productpage  # 匹配
    - uri:
        prefix: /static
    - uri:
        exact: /login
    - uri:
        exact: /logout
    - uri:
        prefix: /api/v1/products
    route:
    - destination:
        host: productpage   # 指向  服务名 svc productpage
        port:
          number: 9080

# eg 访问 istio-ingressgateway:80/productpage → productpage:9080

[root@k8s01 istio-1.9.0]#  istioctl analyze  # 确保配置文件没有问题

✔ No validation issues found when analyzing namespace: default.
  1. 确定入站 ip 和 port
    ip 为 node ip（192.168.43.101、192.168.43.102、192.168.43.103）
    port 为 31794（80），30320（443）
1
2
3
4
5
6
7
8
9
10
[root@k8s01 istio-1.9.0]#  kubectl get svc istio-ingressgateway -n istio-system  # LoadBalancer , 本地环境无此项
NAME                   TYPE           CLUSTER-IP     EXTERNAL-IP   PORT(S)                                                                      AGE
istio-ingressgateway   LoadBalancer   10.99.32.157   <pending>     15021:32027/TCP,80:31794/TCP,443:30320/TCP,15012:31269/TCP,15443:31456/TCP   23h

[root@k8s01 istio-1.9.0]# kubectl edit svc istio-ingressgateway -n istio-system  # 需要改成 NodePort
service/istio-ingressgateway edited

[root@k8s01 istio-1.9.0]#  kubectl get svc istio-ingressgateway -n istio-system
NAME                   TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                                                                      AGE
istio-ingressgateway   NodePort   10.99.32.157   <none>        15021:32027/TCP,80:31794/TCP,443:30320/TCP,15012:31269/TCP,15443:31456/TCP   23h

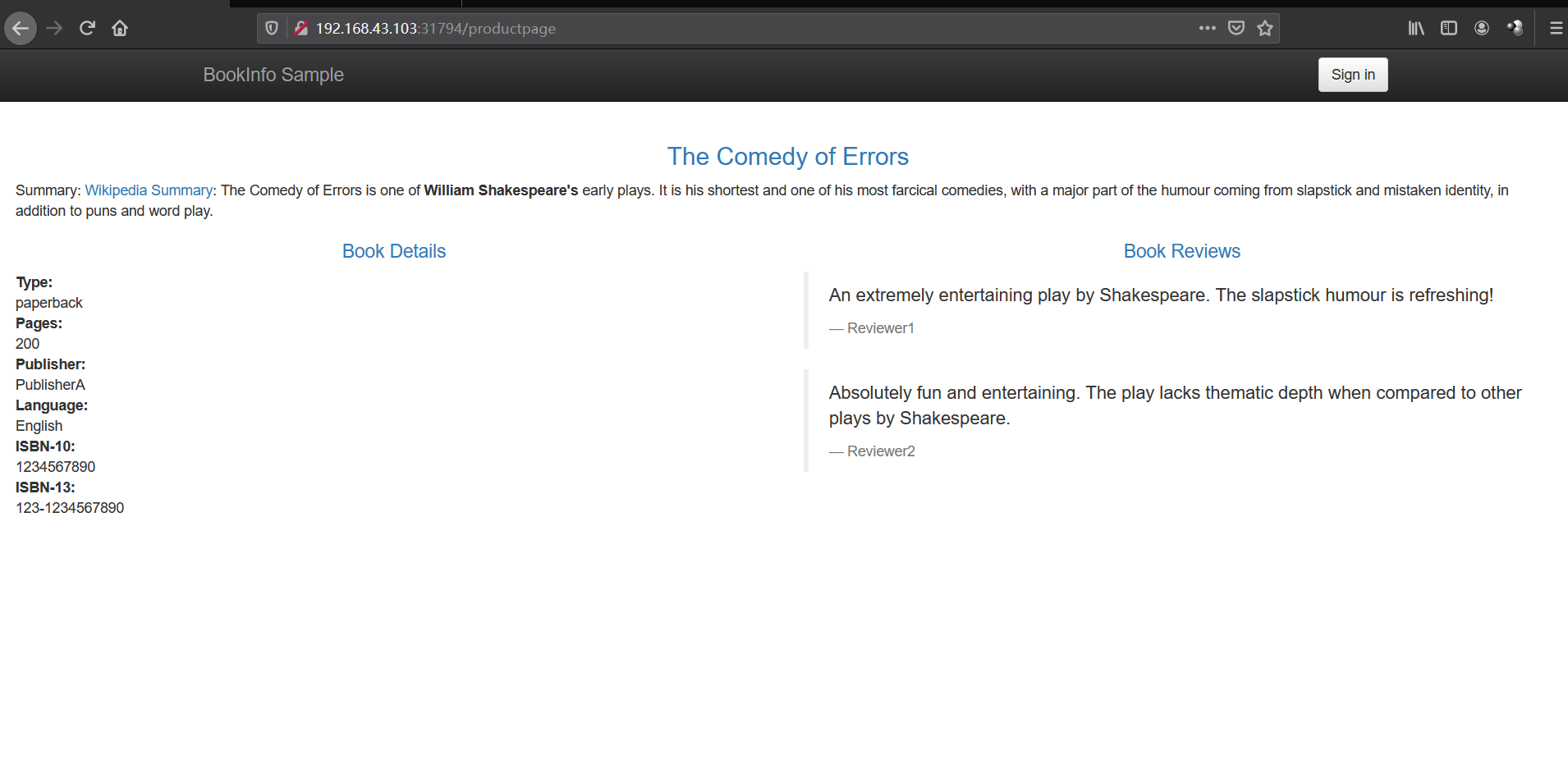

  1. 验证

bookinfo

Ingress 和 Egress

Ingress 可以理解为入口网关，而 Egress 和 Ingress 的功能相仿，只是流量的代理流向不同，Egress 负责出口流量的代理。

Ingress

kubernetes 中的 Ingress 解决了 NodePort 配置不方便的问题，但通过 YAML 的方式控制 Ingress 依然是一件麻烦事，另外主流的 Ingress Controller（nginx-ingress、traefik）默认是从 EndpointSlice 里直接取 Pod IP 做七层转发，绕过 ClusterIP 的；确实经过 ClusterIP 时，转发由 kube-proxy 以 iptables（默认）或 IPVS 模式完成。具体可查看之前的文章 Ingress。

Istio 用 Istio Gateway 来代替 Kubernetes 中的 Ingress 资源类型。Gateway 允许外部流量访问内部服务，只需要配置流量转发即可。

使用方法见前面「测试」中部署 Bookinfo 示例应用的步骤。

Egress

Kubernetes 原生 Egress

kubernetes 中的 Egress 只是在 IP 地址或端口层面（OSI 第 3 层或第 4 层）控制网络流量。

eg：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      role: db
  policyTypes:
  - Ingress
  - Egress
  ingress:
  - from:
    - ipBlock:
        cidr: 172.17.0.0/16
        except:
        - 172.17.1.0/24
    - namespaceSelector:
        matchLabels:
          project: myproject
    - podSelector:
        matchLabels:
          role: frontend
    ports:
    - protocol: TCP
      port: 6379
  egress:
  - to:
    - ipBlock:
        cidr: 10.0.0.0/24
    ports:
    - protocol: TCP
      port: 5978

Istio Egress

Istio 的 Egress 本质上是一个 Envoy Proxy，通过 Envoy 强大的七层代理功能，提供丰富的路由策略，而不局限于简单的四层网络 IP 端口黑白名单的配置。

默认安装未开启

1
2
3
4
5
6
7
8
9
10
11
12
13
[root@k8s01 istio-1.9.0]# istioctl manifest apply --set values.global.istioNamespace=istio-system --set values.gateways.istio-ingressgateway.enabled=true --set values.gateways.istio-egressgateway.enabled=true
This will install the Istio 1.9.0  profile with ["Istio core" "Istiod" "Ingress gateways" "Egress gateways"] components into the cluster. Proceed? (y/N) y
✔ Istio core installed
✔ Istiod installed
✔ Egress gateways installed
✔ Ingress gateways installed
✔ Installation complete

[root@k8s01 user-gateway]# kubectl get pod  -n istio-system  # 当前已开启
NAME                                    READY   STATUS    RESTARTS   AGE
istio-egressgateway-956cbd66f-xkncd     1/1     Running   0          19m
istio-ingressgateway-758985db4f-nglq6   1/1     Running   0          14m
istiod-7c9c9d46d4-dn58c                 1/1     Running   4          25h

测试

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
[root@k8s01 istio-1.9.0]# cat samples/sleep/sleep.yaml
kind: ServiceAccount
metadata:
  name: sleep
---
apiVersion: v1
kind: Service
metadata:
  name: sleep
  labels:
    app: sleep
    service: sleep
spec:
  ports:
  - port: 80
    name: http
  selector:
    app: sleep
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sleep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sleep
  template:
    metadata:
      labels:
        app: sleep
    spec:
      terminationGracePeriodSeconds: 0
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: curlimages/curl
        command: ["/bin/sleep", "3650d"]
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - mountPath: /etc/sleep/tls
          name: secret-volume
      volumes:
      - name: secret-volume
        secret:
          secretName: sleep-secret
          optional: true
---

[root@k8s01 istio-1.9.0]#  kubectl apply -f samples/sleep/sleep.yaml
serviceaccount/sleep created
service/sleep created
deployment.apps/sleep created

[root@k8s01 istio-1.9.0]# echo $(kubectl get pod -l app=sleep -o jsonpath={.items..metadata.name})
sleep-557747455f-rjlwd
[root@k8s01 istio-1.9.0]# export SOURCE_POD=$(kubectl get pod -l app=sleep -o jsonpath={.items..metadata.name})
[root@k8s01 istio-1.9.0]# kubectl exec -it $SOURCE_POD -c sleep -- curl -I https://www.douban.com | grep  "HTTP/"; kubectl exec -it $SOURCE_POD -c sleep -- curl -I https://edition.cnn.com | grep "HTTP/"
HTTP/1.1 200 OK
HTTP/2 200
  1. 创建一个 ServiceEntry，允许流量直接访问一个外部服务

ServiceEntry-test.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: cnn
spec:
  hosts:
  - edition.cnn.com
  ports:
  - number: 80
    name: http-port
    protocol: HTTP
  - number: 443
    name: https
    protocol: HTTPS
  resolution: DNS
  1. 为 edition.cnn.com 端口 80 创建 Egress Gateway，并为指向 Egress Gateway 的流量创建一个 Destination Rule：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: istio-egressgateway
spec:
  selector:
    istio: egressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - edition.cnn.com
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: egressgateway-for-cnn
spec:
  host: istio-egressgateway.istio-system.svc.cluster.local
  subsets:
  - name: cnn
  1. 定义一个 VirtualService，将流量从 Sidecar 引导至 Egress Gateway，再从 Egress Gateway 引导至外部服务
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: direct-cnn-through-egress-gateway
spec:
  hosts:
  - edition.cnn.com
  gateways:
  - istio-egressgateway
  - mesh
  http:
  - match:
    - gateways:
      - mesh
      port: 80
    route:
    - destination:
        host: istio-egressgateway.istio-system.svc.cluster.local
        subset: cnn
        port:
          number: 80
      weight: 100
  - match:
    - gateways:
      - istio-egressgateway
      port: 80
    route:
    - destination:
        host: edition.cnn.com
        port:
          number: 80
      weight: 100
  1. 访问第三方服务
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
[root@k8s01 istio-1.9.0]# kubectl exec -it $SOURCE_POD -c sleep -- curl -sL -o /dev/null -D - http://edition.cnn.com/politics
HTTP/1.1 301 Moved Permanently
server: envoy
retry-after: 0
content-length: 0
cache-control: public, max-age=600
location: https://edition.cnn.com/politics
accept-ranges: bytes
date: Thu, 25 Feb 2021 07:36:24 GMT
via: 1.1 varnish
set-cookie: countryCode=CN; Domain=.cnn.com; Path=/; SameSite=Lax
set-cookie: stateCode=FJ; Domain=.cnn.com; Path=/; SameSite=Lax
set-cookie: geoData=xiamen|FJ|361000|CN|AS|800|broadband|24.430|118.050; Domain=.cnn.com; Path=/; SameSite=Lax
x-served-by: cache-hnd18725-HND
x-cache: HIT
x-cache-hits: 0
x-envoy-upstream-service-time: 252

HTTP/2 200
content-type: text/html; charset=utf-8
x-servedbyhost: ::ffff:127.0.0.1
access-control-allow-origin: *
cache-control: max-age=60
content-security-policy: default-src 'self' blob: https://*.cnn.com:* http://*.cnn.com:* *.cnn.io:* *.cnn.net:* *.turner.com:* *.turner.io:* *.ugdturner.com:* courageousstudio.com *.vgtf.net:*; script-src 'unsafe-eval' 'unsafe-inline' 'self' *; style-src 'unsafe-inline' 'self' blob: *; child-src 'self' blob: *; frame-src 'self' *; object-src 'self' *; img-src 'self' data: blob: *; media-src 'self' data: blob: *; font-src 'self' data: *; connect-src 'self' *; frame-ancestors 'self' https://*.cnn.com:* http://*.cnn.com:* https://*.cnn.io:* http://*.cnn.io:* *.turner.com:* courageousstudio.com;
x-content-type-options: nosniff
x-xss-protection: 1; mode=block
via: 1.1 varnish, 1.1 varnish
accept-ranges: bytes
date: Thu, 25 Feb 2021 07:36:24 GMT
age: 1943
set-cookie: countryCode=CN; Domain=.cnn.com; Path=/; SameSite=Lax
set-cookie: stateCode=GD; Domain=.cnn.com; Path=/; SameSite=Lax
set-cookie: geoData=humen|GD|523061|CN|AS|800|broadband|23.040|113.780; Domain=.cnn.com; Path=/; SameSite=Lax
set-cookie: FastAB=0=9064,1=5573,2=5753,3=6142,4=3408,5=6424,6=7127,7=4704,8=0524,9=3950; Domain=.cnn.com; Path=/; Expires=Sat Jul 01 2023 00:00:00 GMT; SameSite=Lax
x-served-by: cache-dca17742-DCA, cache-hnd18720-HND
x-cache: HIT, HIT
x-cache-hits: 1, 1
x-timer: S1614238585.990516,VS0,VE2
vary: , Accept-Encoding
content-length: 1285597

[root@k8s01 istio-1.9.0]# kubectl logs -l istio=egressgateway -c istio-proxy -n istio-system | tail
2021-02-25T06:50:10.204968Z     info    cache   generated new workload certificate      latency=233.025588ms ttl=23h59m59.795040317s
2021-02-25T06:50:10.213941Z     info    ads     ADS: new connection for node:router~10.244.235.153~istio-egressgateway-956cbd66f-xkncd.istio-system~istio-system.svc.cluster.local-2
2021-02-25T06:50:10.213941Z     info    ads     ADS: new connection for node:router~10.244.235.153~istio-egressgateway-956cbd66f-xkncd.istio-system~istio-system.svc.cluster.local-1
2021-02-25T06:50:10.214124Z     info    cache   returned workload certificate from cache        ttl=23h59m59.785880303s
2021-02-25T06:50:10.214315Z     info    sds     SDS: PUSH       resource=ROOTCA
2021-02-25T06:50:10.214476Z     info    sds     SDS: PUSH       resource=default
2021-02-25T06:50:11.037012Z     info    Initialization took 1.11720873s
2021-02-25T06:50:11.037051Z     info    Envoy proxy is ready
2021-02-25T07:21:20.431323Z     warning envoy config    StreamAggregatedResources gRPC config stream closed: 0,
2021-02-25T07:21:20.737031Z     info    xdsproxy        connected to upstream XDS server: istiod.istio-system.svc:15012
  1. 删除测试
1
2
3
4
kubectl delete gateway istio-egressgateway
kubectl delete serviceentry cnn
kubectl delete virtualservice direct-cnn-through-egress-gateway
kubectl delete destinationrule egressgateway-for-cnn

金丝雀发布

金丝雀发布也被称为灰度发布，实际上就是将少量的生产流量路由到线上服务的新版本中，以验证新版本的准确性和稳定性。

k8s 原生方式

启动两个版本，service 指向这两个版本，完成简单的金丝雀发布。但这样的方式依然达不到精准控制的目的。

eg:

svc

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[root@k8s01 test]# cat service.yaml
apiVersion: v1
kind: Service
metadata:
  name: my-nginx-svc
  namespace: demo
  labels:
    app: nginx
spec:
  type: ClusterIP
  ports:
  - port: 80
  selector:
    app: nginx

my-nginx-deployment-v1.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-nginx-v1
  namespace: demo
  labels:
    app: nginx
    version: v1
spec:
  replicas: 9
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80

my-nginx-deployment-v2.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-nginx-v2
  namespace: demo
  labels:
    app: nginx
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80

测试

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
[root@k8s01 test]# kubectl get svc -n demo
NAME           TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)   AGE
my-nginx-svc   ClusterIP   10.103.204.234   <none>        80/TCP    47s
[root@k8s01 test]# kubectl get pod -n demo
NAME                           READY   STATUS    RESTARTS   AGE
my-nginx-v1-66b6c48dd5-7vbhr   1/1     Running   0          52s
my-nginx-v1-66b6c48dd5-llpbv   1/1     Running   0          52s
my-nginx-v1-66b6c48dd5-tchrh   1/1     Running   0          52s
my-nginx-v1-66b6c48dd5-4wq2n   1/1     Running   0          52s
my-nginx-v1-66b6c48dd5-8xk7p   1/1     Running   0          52s
my-nginx-v1-66b6c48dd5-c9rmt   1/1     Running   0          52s
my-nginx-v1-66b6c48dd5-hdz5v   1/1     Running   0          52s
my-nginx-v1-66b6c48dd5-p2ljx   1/1     Running   0          52s
my-nginx-v1-66b6c48dd5-zn6fq   1/1     Running   0          52s
my-nginx-v2-5d59d67564-28bbf   1/1     Running   0          52s

[root@k8s01 test]# curl -I 10.103.204.234  # 可以看到指向了两个 deployment
HTTP/1.1 200 OK
Server: nginx/1.7.9

[root@k8s01 test]# curl -I 10.103.204.234
HTTP/1.1 200 OK
Server: nginx/1.7.9

[root@k8s01 test]# curl -I 10.103.204.234
HTTP/1.1 200 OK
Server: nginx/1.14.2

[root@k8s01 test]# curl -I 10.103.204.234
HTTP/1.1 200 OK
Server: nginx/1.7.9

原生方式只能靠副本数比例去逼近想要的流量占比：两个 Deployment 标签相同，Service 会把它们的 Pod 一并放进 endpoints，按 9 : 1 配就大致是 10% 打到新版本。如果两边都写 replicas: 3，那就是对半分流，跟开头说的”少量的生产流量”完全不是一回事了。

局限也很清楚：粒度受副本数限制（想要 1% 就得堆 100 个副本），而且没法按 header、cookie 或权重做精确控制——这正是引出 Istio 的动机。

istio 中的金丝雀发布

在看配置之前先说清 subset 的机制和它的一个顺序依赖，否则很容易配出间歇性 503。

DestinationRule.subsets 做的事情是：按 Pod label 把一个 Service 的 endpoint 切成几组，在 Envoy 里落成 lb_subset_config。VirtualService 里写 subset: v1 时，引用的就是这些组。

顺序依赖：必须先下发 DestinationRule，再下发引用它的 VirtualService。

反过来的话，VirtualService 已经开始把流量往 subset: v1 送，而 Envoy 里还没有对应的 subset 定义，就会短暂返回 503，日志里的 response flag 是 NC（no cluster）或 UF（upstream failure）。GitOps 一次性 apply 整个目录时尤其容易撞到——两个对象几乎同时到达，谁先被 istiod 处理并推给 sidecar 是不确定的。稳妥做法是分两步 apply，或者用 sync wave 之类的机制排序。

还有三点值得知道：

weight 按请求分配，不是按连接。 weight: 90/10 的含义是每 100 个请求里约 10 个走新版本。所以长连接场景（gRPC 流、WebSocket）下权重几乎不起作用——连接一旦建立就固定在某个后端上了，要按比例分流得在应用层做，或者配 maxRequestsPerConnection: 1 强制每请求一连接（代价是丧失连接复用）。

分流规则挂在被调用方的 VirtualService 上。 productpage 调 reviews 时，规则要写在 reviews 的 VirtualService 里，而不是入口 gateway 上。这是 Istio 和传统 ingress 灰度最大的区别：控制点在每一次服务间调用上，所以内部调用链也能灰度，不只是入口流量。

比权重更精确的两种方式：

一、按 header/cookie 定向 —— 让指定的人看到新版本，其他人不受影响：

1
2
3
4
5
6
7
8
9
http:
- match:
  - headers:
      end-user:
        exact: jason
  route:
  - destination: {host: reviews, subset: v2}
- route:                                    # 兜底：其余流量全走 v1
  - destination: {host: reviews, subset: v1}

二、影子流量 —— 复制一份真实流量打给新版本，响应被丢弃：

1
2
3
4
5
6
7
8
http:
- route:
  - destination: {host: reviews, subset: v1}
  mirror:
    host: reviews
    subset: v2
  mirrorPercentage:
    value: 10

mirror 是上生产前最有价值的一招：新版本用真实流量压测，但响应不返回给用户，出问题也不影响任何人。注意被镜像的请求对下游是真实写入，所以有副作用的接口不能这么玩。

配合 DestinationRule 里的 outlierDetection 还能自动摘除坏实例——新版本开始报 5xx 时自动把它从负载均衡池里踢掉，这比人工盯着看要快：

1
2
3
4
5
trafficPolicy:
  outlierDetection:
    consecutive5xxErrors: 5
    interval: 10s
    baseEjectionTime: 30s

还是使用 book_info

节选

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v1
  labels:
    app: reviews
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v1
  template:
    metadata:
      labels:
        app: reviews
        version: v1
        # ...（其余字段省略）
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v2
  labels:
    app: reviews
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v2
  template:
    metadata:
      labels:
        app: reviews
        version: v2
        # ...（其余字段省略）
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v3
  labels:
    app: reviews
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v3
  template:
    metadata:
      labels:
        app: reviews
        version: v3
        # ...（其余字段省略）

查看信息

1
2
3
4
5
[root@k8s01 istio-1.9.0]# kubectl get pod -l app=reviews
NAME                          READY   STATUS    RESTARTS   AGE
reviews-v1-545db77b95-zzlv8   2/2     Running   2          26h
reviews-v2-7bf8c9648f-7vtss   2/2     Running   2          26h
reviews-v3-84779c7bbc-85nn2   2/2     Running   2          26h

访问 http://192.168.43.101:31794/productpage 三个版本几乎是随机出现的，类似于 k8s 原生方式。

创建一个 reviews 的路由规则，为了方便验证，这个配置将所有流量指向 reviews 的 v1 版本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reivews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews   # 必填，留空会被 Istio 校验直接拒绝
        subset: v1
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: reviews
spec:
  host: reviews # svc
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
  - name: v3
    labels:
      version: v3
EOF

多次刷新界面，http://192.168.43.101:31794/productpage 均为 v1 界面。

50% 去 v1，10% 去 v2，40% 去 v3

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reivews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v1
      weight: 50
    - destination:
        host: reviews
        subset: v2
      weight: 10
    - destination:
        host: reviews
        subset: v3
      weight: 40
EOF

多次刷新界面，http://192.168.43.101:31794/productpage 得以验证。

卸载

卸载

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
[root@k8s01 ~]# istioctl x uninstall --purge
All Istio resources will be pruned from the cluster
Proceed? (y/N) y
  Removed IstioOperator:istio-system:installed-state.
  Removed HorizontalPodAutoscaler:istio-system:istio-egressgateway.
  Removed HorizontalPodAutoscaler:istio-system:istio-ingressgateway.
  Removed HorizontalPodAutoscaler:istio-system:istiod.
  Removed PodDisruptionBudget:istio-system:istio-egressgateway.
  Removed PodDisruptionBudget:istio-system:istio-ingressgateway.
  Removed PodDisruptionBudget:istio-system:istiod.
  Removed Deployment:istio-system:istio-egressgateway.
  Removed Deployment:istio-system:istio-ingressgateway.
  Removed Deployment:istio-system:istiod.
  Removed Service:istio-system:istio-egressgateway.
  Removed Service:istio-system:istio-ingressgateway.
  Removed Service:istio-system:istiod.
  Removed ConfigMap:istio-system:istio.
  Removed ConfigMap:istio-system:istio-sidecar-injector.
  Removed Pod:istio-system:istio-egressgateway-54658cd5f5-fvlwg.
  Removed Pod:istio-system:istio-ingressgateway-7cc49dcd99-ppmhp.
  Removed Pod:istio-system:istiod-db9f9f86-7665m.
  Removed ServiceAccount:istio-system:istio-egressgateway-service-account.
  Removed ServiceAccount:istio-system:istio-ingressgateway-service-account.
  Removed ServiceAccount:istio-system:istio-reader-service-account.
  Removed ServiceAccount:istio-system:istiod-service-account.
  Removed RoleBinding:istio-system:istio-egressgateway-sds.
  Removed RoleBinding:istio-system:istio-ingressgateway-sds.
  Removed RoleBinding:istio-system:istiod-istio-system.
  Removed Role:istio-system:istio-egressgateway-sds.
  Removed Role:istio-system:istio-ingressgateway-sds.
  Removed Role:istio-system:istiod-istio-system.
  Removed EnvoyFilter:istio-system:metadata-exchange-1.8.
  Removed EnvoyFilter:istio-system:metadata-exchange-1.9.
  Removed EnvoyFilter:istio-system:stats-filter-1.8.
  Removed EnvoyFilter:istio-system:stats-filter-1.9.
  Removed EnvoyFilter:istio-system:tcp-metadata-exchange-1.8.
  Removed EnvoyFilter:istio-system:tcp-metadata-exchange-1.9.
  Removed EnvoyFilter:istio-system:tcp-stats-filter-1.8.
  Removed EnvoyFilter:istio-system:tcp-stats-filter-1.9.
  Removed MutatingWebhookConfiguration::istio-sidecar-injector.
  Removed ValidatingWebhookConfiguration::istiod-istio-system.
  Removed ClusterRole::istio-reader-istio-system.
  Removed ClusterRole::istiod-istio-system.
  Removed ClusterRoleBinding::istio-reader-istio-system.
  Removed ClusterRoleBinding::istiod-istio-system.
  Removed CustomResourceDefinition::authorizationpolicies.security.istio.io.
  Removed CustomResourceDefinition::destinationrules.networking.istio.io.
  Removed CustomResourceDefinition::envoyfilters.networking.istio.io.
  Removed CustomResourceDefinition::gateways.networking.istio.io.
  Removed CustomResourceDefinition::istiooperators.install.istio.io.
  Removed CustomResourceDefinition::peerauthentications.security.istio.io.
  Removed CustomResourceDefinition::requestauthentications.security.istio.io.
  Removed CustomResourceDefinition::serviceentries.networking.istio.io.
  Removed CustomResourceDefinition::sidecars.networking.istio.io.
  Removed CustomResourceDefinition::virtualservices.networking.istio.io.
  Removed CustomResourceDefinition::workloadentries.networking.istio.io.
  Removed CustomResourceDefinition::workloadgroups.networking.istio.io.
✔ Uninstall complete

删除

1
2
3
4
5
6
7
8
9
10
11
12
13
 kubectl delete namespace istio-system

 kubectl label namespace default istio-injection-

[root@k8s01 ~]# kubectl get ns --show-labels
NAME                   STATUS   AGE   LABELS
default                Active   45h   <none>
kube-node-lease        Active   45h   <none>
kube-public            Active   45h   <none>
kube-system            Active   45h   <none>
kubernetes-dashboard   Active   39h   <none>
monitoring             Active   27h   <none>
rook-ceph              Active   23m   <none>
